一、方案背景

       随着我国城乡居民住宅类建筑向着集中化、立体化、结构复杂化等方向发展的同时，因为楼宇强弱电通道缺失消防安全防护或防护不到位，形成了大量的火灾隐患，历年来全国范围内也因此酿成了诸多社会影响恶劣的电气火灾，造成了无法挽回的人员伤亡和财产损失。
       据国家公安部消防局权威统计，全国2017年火灾中电气火灾为26.8%（在各种火灾中电气原因造成的火灾比重最大），其中竖井火灾因“烟囱效应”明显，火势蔓延快，燃烧迅速，在无阻挡的情况下，对于一座高度为100米的高层建筑，半分钟左右，烟气就能顺竖井扩散到顶层，各管井烟气扩散速度则可达(3－4)米/秒，是水平方向的十倍以上，且高层建筑的楼梯间、电梯井、管道井、风道、电缆井等竖向井道多，如果防火分隔处理不好，将使火灾燃烧猛烈，造成的损失尤为巨大。
       因此，竖井电缆通道安全防护的可靠性提升迫在眉睫。如何对电缆竖井进行有效的分区隔离封堵，并利用固定自动灭火装置防灭火，实现无维护小区强、弱电竖井电缆通道的安全防护尤其重要。

二、相关案例

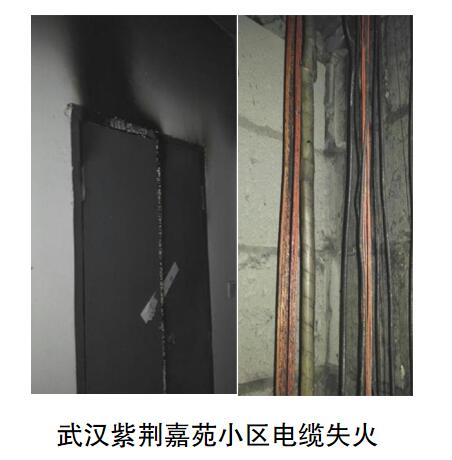

        2015年7月11日23时30分许，武汉汉阳紫荆嘉苑小区电缆井失火。事故造成7死12伤。经初查，遇难者死亡原因系居民吸入大量浓烟和电缆燃烧产生的有毒气体，社会影响恶劣。

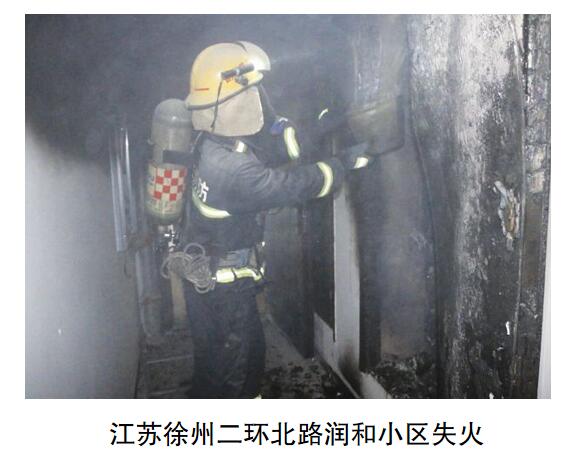

        2011年11月7日下午4点50分左右，江苏徐州二环北路润和小区14号楼1单元的电气箱起火，浓烟将整栋楼包围。事故调查组发现，最初的着火点位于竖井内。

三、电缆竖井防火封堵方案依据

《国家电网公司电缆敷设典型设计技术导则》
GB23864-2009 《防火封堵材料》
GB50016-2014 《建筑设计防火规范》
GB50217-2007《电力工程电缆设计》
GA161-1997 《防火封堵材料的性能要求和试验方法》
GA478 《电缆用阻燃包带》
CECS154-2003  《建筑防火封堵应用技术规程》
DL5027-2015  《电力设备典型消防规程》
DLGJ154-2000 《电缆防火措施设计和施工验收标准》

四、竖井防火封堵方案

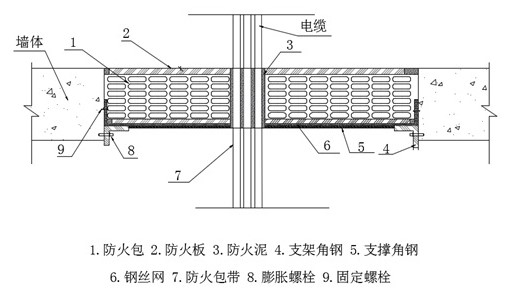

4.1空开口上下贯穿(无楼板)的防火封堵方案

       采用上下两层防火隔板、阻火包、柔性有机堵料（防火泥）和电缆防火包带组合进行封堵，并用角钢固定支架的方式固定防火封堵组件。具体为角钢固定支架+铺垫1张10mm防火板支模+阻火包+柔性有机堵料如防火泥+铺垫1张10mm防火板（地平），总厚度不小于100mm，完成分层、分区、分线缆完成隔离，采用2层（7米）形成一次分区封堵，并在电缆上、下露出部分用防火包带分别对强、弱电缆整体包覆。单层封堵（以1.2m*1.5m上下贯穿开口为例）分区隔离封堵防灭火方案材料明细见详细方案。

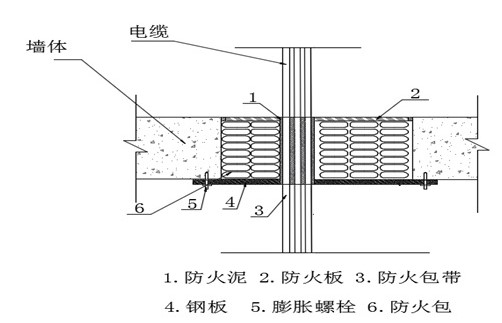

4.2有楼板贯穿孔口(0.5*0.5 m2)的防火封堵方案

       采用上层防火隔板、下层钢板结构、防火包、柔性有机堵料（防火泥）和电缆阻火包带组合进行封堵，并用膨胀螺栓将钢板固定在已有楼板上进行防火封堵。具体钢板固定支架+阻火包+柔性有机堵料（防火泥）+铺垫1张10mm防火板（地平），总厚为楼层厚度，完成分层、分区、分线缆完成隔离，并在电缆上、下露出部分用防火包带包裹。单层封堵（以0.5m*0.5 m贯穿孔为例）防灭火方案材料明细见详细方案。

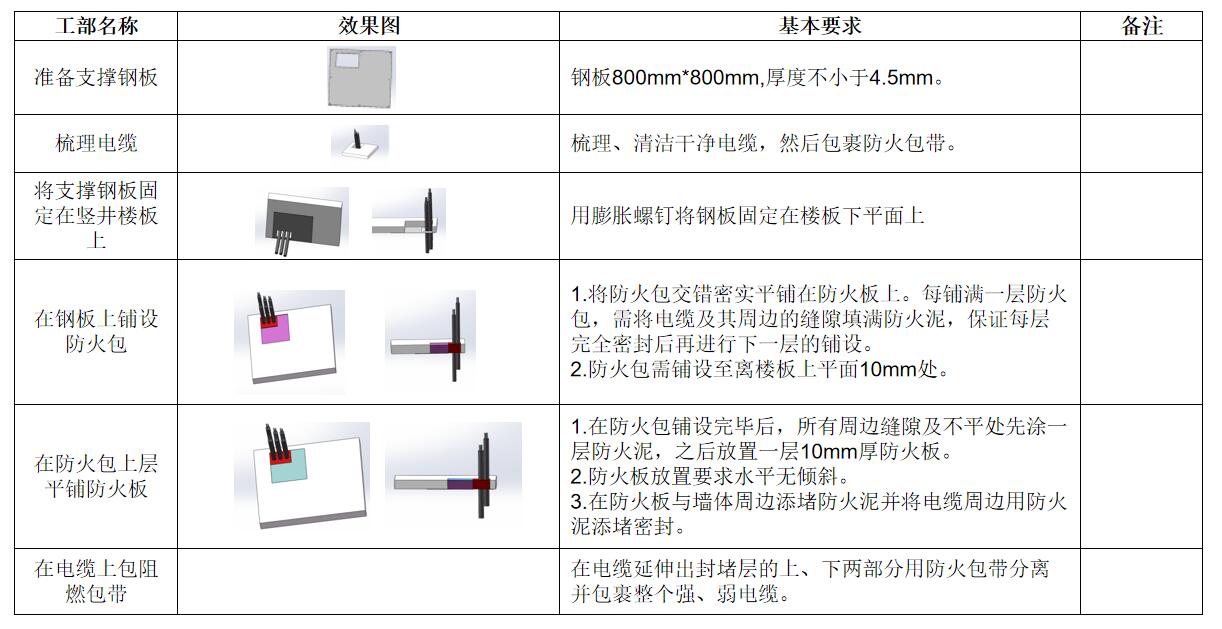

五、竖井防火施工方案

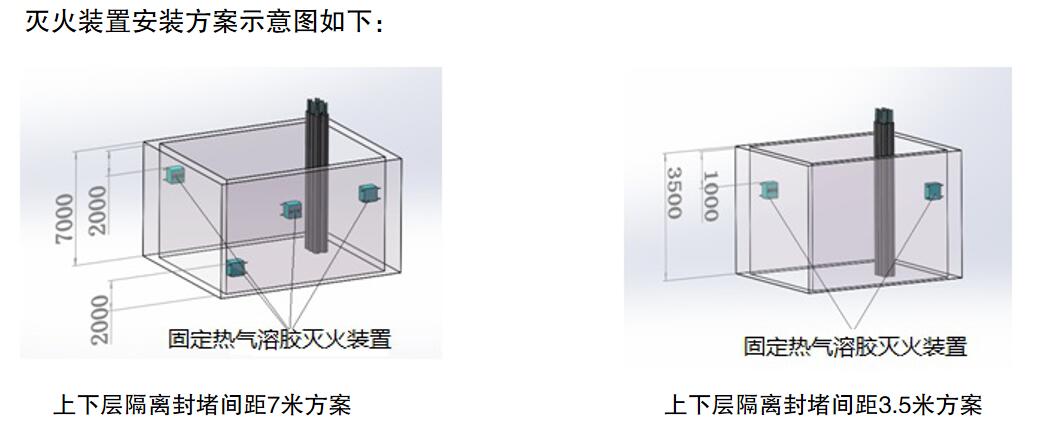

六、竖井防火封堵后防、灭火方案

        根据《国家电网公司电缆敷设典型设计技术导则》4.8.1.3中规定“在电缆进出线集中的隧道、电缆夹层和竖井中，入未全部采用阻燃电缆，为了把火灾事故限制在最小范围，尽量减少事故损失，可加设监控报警、测温和固定自动灭火装置。”

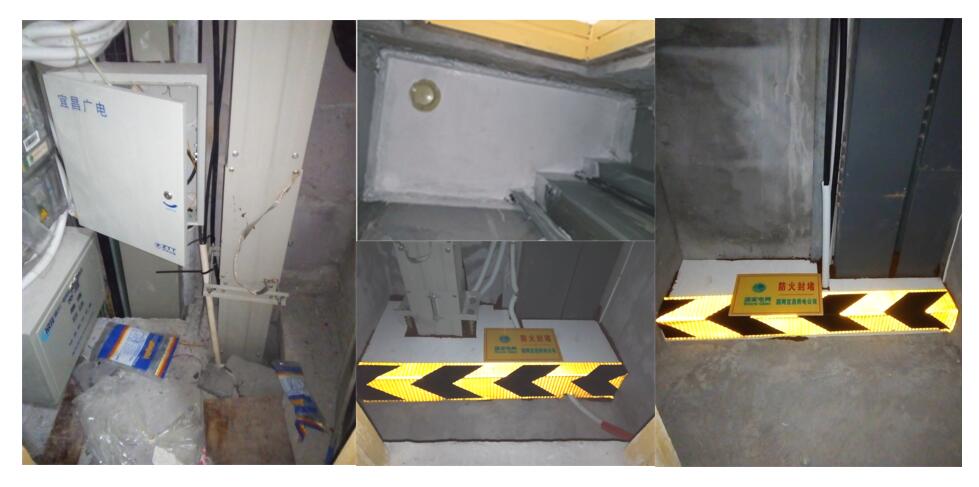

七、项目现场施工前后对比图
