一、系统原理

环网柜环境自动控制系统（以下简称系统）主要利用排风机、除湿机等设备，调节环境温湿度，同时综合控制排气窗、循环风机等设备，在满足室内环境复合要求的前提条件下达到安全、节能、高效的目的；利用无源无线芯片对高压电气设备关键节点进行温度采集，实时监测电力设备在各种运行状态下的温度变化，降低设备安全风险。

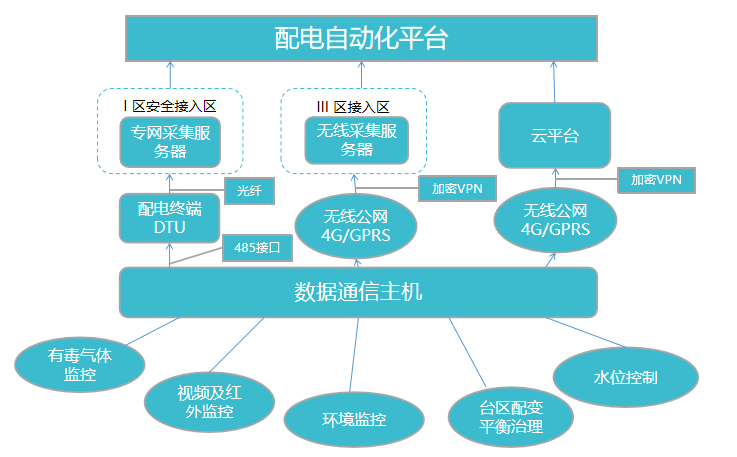

二、系统框架

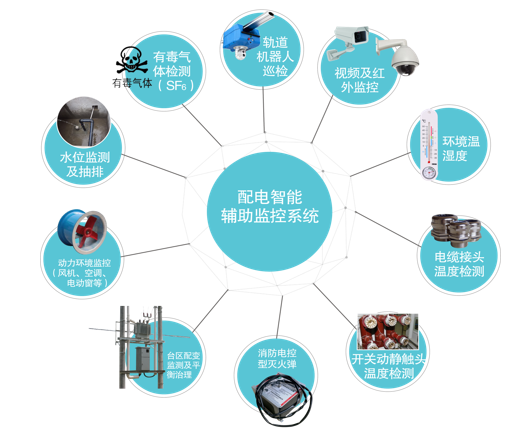

三、系统组成

四、主控制装置

系统的核心部件，可实现系统下所有设备（包括智能除湿装置、轴流风机、循环风机、节点温度采集）的全自动控制、状态监控、主站通信等功能。

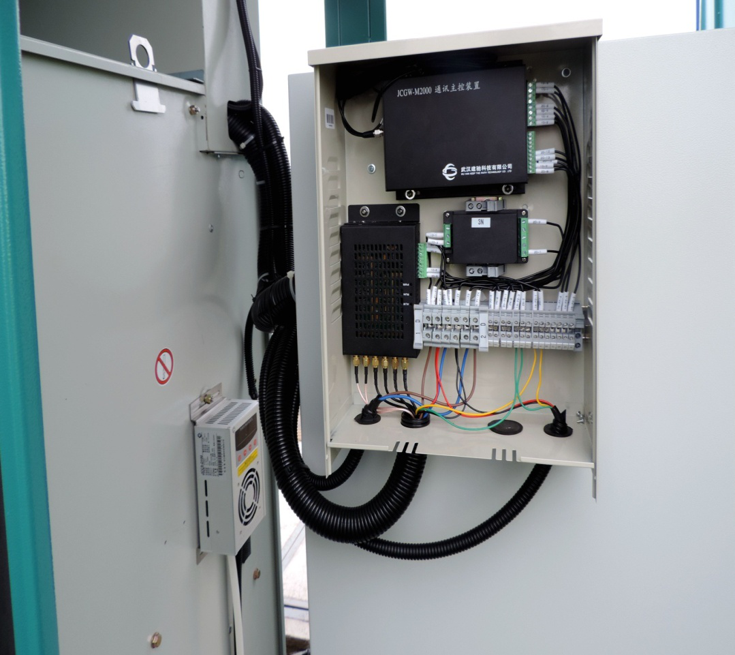

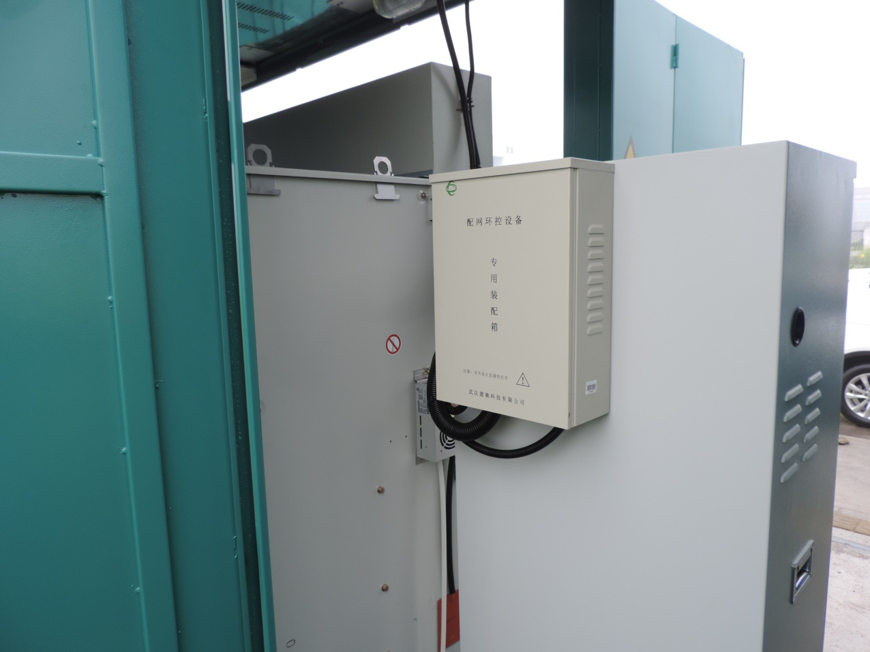

现场安装示例：

五、智能除湿装置

采用半导体智能除湿装置，装置主动吸入潮湿空气，空气中的水汽经过半导体制冷机构冷凝成水，通过导水管排出柜体，可以达到很好的除湿效果。智能除湿装置把被动防止凝露方式改为主动引导凝露，可有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全安全隐患，保证电网安全运行。

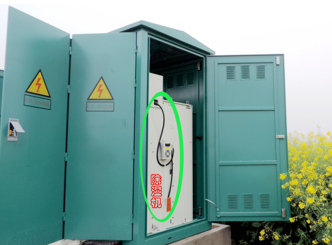

现场安装示例：

六、节点温度采集

采用声表面波技术的无源无线传感器；自主创新的增强性软件分析算法，1个采集器最大可支持6个开关柜体的节点温度采集；1个开关柜体内可最大支持12个测温节点传感器；和接收天线间传输距离可达3米以上，是目前最适合开关柜内高压节点测温的技术实施方案，已被南网定为唯一技术标准。

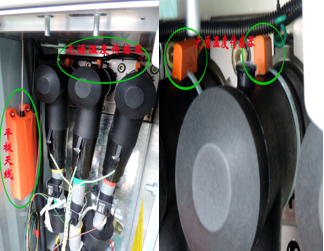

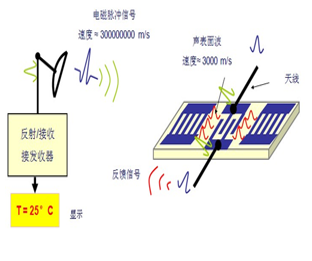

技术原理图：                                                      现场安装示例：
